No.93 クモヤ145-100代、屋上配管取り付け
途中、浮気をしていましたので(汗)、間が空いてしまいましたが・・・。
クモヤ145に屋上配管を取り付けます。

配管は、真鍮線を所定の寸法に折り曲げて、製作します。
線の種類は、パンタ間の母線がφ0.7、後位パンタから直接引通箱へ入っている母線がφ0.6、ヒューズボックスを経由している補助回路線がφ0.5。
エアー管がφ0.4、アレスター線がφ0.3です。

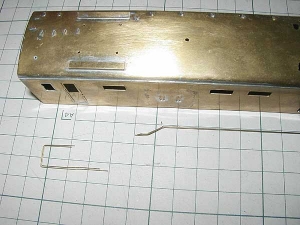

クモヤ145-100代、屋上配管、全体
折り曲げ加工の終わった、配管類。

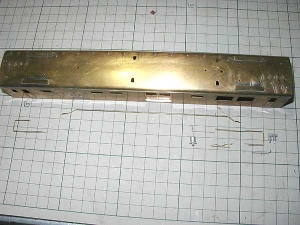

クモヤ145-100代、屋上配管、前位側
同、前位側。

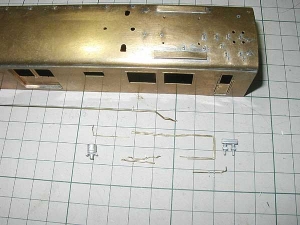

クモヤ145-100代、屋上配管、後位側
同、後位側。

なお、エアー管以外は、先端部を細くやすってほぼ同径の極細パイプを差し込めるようにしておきます。
配管を車体に取り付け後、短く切ったパイプを差し込み、配管とパンタやヒューズボックスとのアプローチ線のジョイント部とします。
| クモヤ145-100代 | 15:42 | comments(2) | trackbacks(0) | pookmark |
スポンサーサイト
| - | 15:42 | - | - | pookmark |
コメント
もーたーまん(日本HO教宣教師)さま、はじめまして。

貴殿の模型製作に、幣方の記事が少しでも参考になれば光栄です。

「ハチミツ」の車輌になさるんですね。(笑)

>多分、そちらのパーツを購入すると思いますので、その際はよろしくお願い致します。
こちらこそ、その節はよろしくお願いします。
| 管理者@おおわだ | 2008/07/23 10:44 AM |
おおわだ様、初めまして。
もーたーまん(日本HO教宣教師)と申します。

クモヤ145で検索したら、此処に辿り着きました。

奇跡的に、前より欲しかったクモヤ145のキットが手に入りました。
これから組む事になりますので、いろいろと参考にさせて頂きます。

こちらは、現在三鷹にある115番か118番で検討しています。

多分、そちらのパーツを購入すると思いますので、その際はよろしくお願い致します。

| もーたーまん(日本HO教宣教師) | 2008/07/22 7:47 PM |
