No.76 183系クハ、室内照明取付
前回のモハの記事以降、ちまちまと残る5輌の室内照明の取付を行ってきました。
5輌のうち、クハ以外は先のモハと同等なので詳細は省きますが、クハにはちょっと凝って、運転台にも照明を付けてみることにしました。

光源は白色チップLED。
これにカバーのプラ製チャンネル材を組み合わせて、室内にセットします。

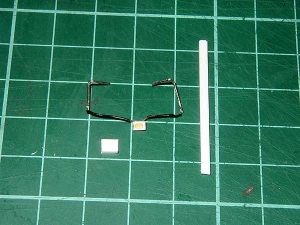

運転台照明用パーツ
チップLEDに極細電線と切り取ったLED等の足の余剰パーツで、配線を施します。
LED左下のプラ材はLEDのカバーに、右側のプラ材は適当な長さに切断して、コードのカバーに使用します。

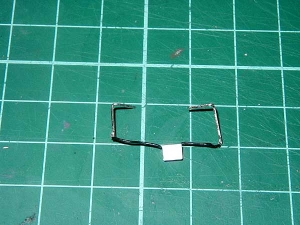

チップLEDにプラチャンネル接着
チップLEDにプラチャンネルのカバーを付けたところ。

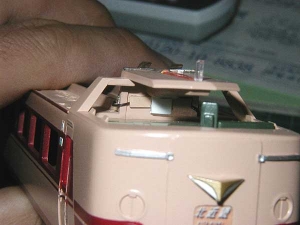

車輌に取付
運転台背面に取り付け(接着)、配線カバーを室内色(クリーム色)に塗ったところ。

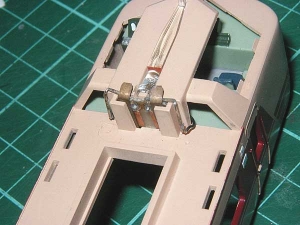

運転台背面、配線の様子
配線は、運転台裏側のヘッドライト用端子に、極性を逆にして接続します。

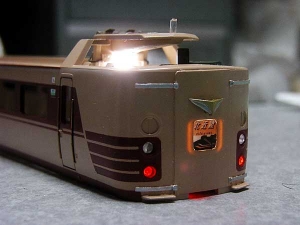

試験点灯
運転台灯を点灯させた様子です。
運転しているとき(先頭車)は、運転室照明は消灯するのが常ですので、運転台灯は最後尾側が点灯するようにしてあります。(その為にヘッドライトと極性を逆にしました。)

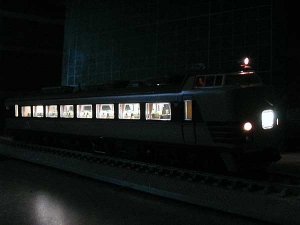

クハヘッドライト、室内灯点灯状態
モハ同様、室内灯を組み込んでの点灯試験、前進時。

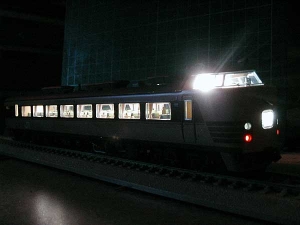

クハテールライト、室内灯、運転台灯点灯状態
同後進時。ヘッドライトの部分が、白く映っていますが、これはヘッドマーク用の照明の光が漏れているもので、ヘッドライトが点灯しているわけではありません。(肉眼では、それほど気にはなりません。)

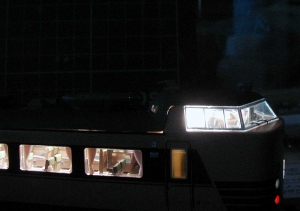

クハ、運転台部分
運転台部分の様子。
