No.68 モハ484屋上配管、その2
昨日に引き続き、北近畿用183系モハ484の高圧配管の加工を行います。

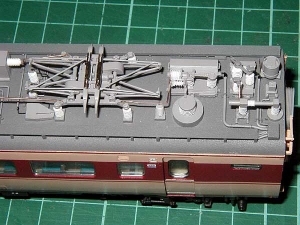

北近畿用183系、モハ484高圧配管4
使用したパーツは、交流避雷器と交流ヒューズがエンドウの交流機器セットのパーツ。
空気遮断機は、天賞堂の本体にエンドウ機器セットの碍子部の組み合わせ。
交直切替器は、エンドウ機器セットの本体にTOMIX車体付属の碍子部の組み合わせです。
直流避雷器は、ピノチオのLA15です。

交流ヒューズと空気遮断機は、本体をねずみ1号に、碍子部を艶消し白に塗り分けた後、車体に取付(接着)しました。
配管は、前回同様Φ0.4隣青銅線です。

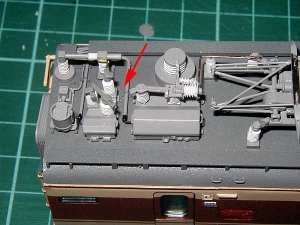

北近畿用183系、モハ484高圧配管5
ここでいささか、問題発生。
空気遮断機と交直切替器との間(矢印部)を、導体でつないでやらなければならないのですが、その方法を目下思案中です。
はてさて、どうやって繋いだものか・・・。

またまた、計画(設計)時の詰めの甘さが、露呈してしまいました。(苦笑)
