183系、方向幕取付、その2
先日、kohsanさんに、「いつになったら、更新するんじゃ。」と、催促されたので(爆)、久々にUPします。(^_^;)

さて、前回の記事で、方向幕は、ガラスパーツの内側に付けた方が良いのだろうか?と言うことを書きましたが、試しにその様にしてみたところ、それほど悪い感じでも無かったので、方向幕は、全車、車内から取り付けることにしました。

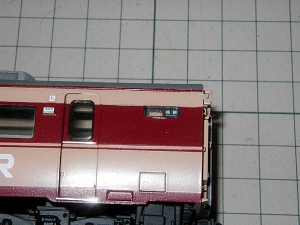

183系、方向幕入れ、その2
取付は、窓ガラスパーツの方向幕部分、裏側の肉厚が薄くなっている部分に填り込むサイズに方向幕パーツをカットし、端面に少量の接着剤(今回は透明発泡スチロール用(酢酸ビニル系)を使用。)を付けて、固定しました。

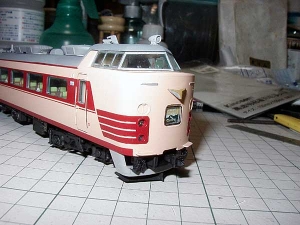

クハ183、ヘッドマーク
調子に乗って、と言うわけではありませんが(笑)、クハのヘッドマークも、ガラスパーツの内側に取り付けてみました。
こちらは(ガラスパーツの)肉厚が大きい分、少々奥まった感じです。

なお、このヘッドマークは、方向幕と違って裏側に落とし込む部分がないので、下記にあるような、「高透明粘着材シート」と言うものを使用してみました。
高透明度粘着材シート

これは、白色と透明の剥離フィルムで粘着(接着)剤をサンドイッチした、という構造の物で、一旦白のフィルムを剥がして、対象物(今回で言えば、方向幕シート)に貼り付け、その後透明のフィルムを剥がせば、透明接着剤のみ表面に残る、というもの。
近年、TOMIXが製品に入れている、表面に糊の着いたヘッドマークパーツと似たような製品です。

私が購入したものは、はがきサイズ(100mm×150mm)のものが2枚入りで税込294円でした。
材料製作元、住友スリーエム、販売(発売)元、ホースケアプロダクツとなっています。
サイズは、もっと大きいA4くらいの物もあったと思います。
東急ハンズ(心斎橋店)で購入しました。

一方クロハの方は、貫通扉付きに改造した関係上、製品の窓ガラスパーツが使えず、こちらはヘッドマークを表側に貼り付けたままとしてあります。
少しでも表面にガラスがあるような感じにと、インクジェットプリンタ用の透明シールを上に貼ってみましたが、それほど効果は認められませんでした。(^^;)
| JR西日本、183系 | 01:07 | comments(4) | trackbacks(0) | pookmark |
スポンサーサイト
| - | 01:07 | - | - | pookmark |
コメント
面白そうですね。

アナログだと、回路の途中にリレーを放り込んで、速度(電圧)が上がったら、リレーが動作して接点か離れる、なんて言う手も取れるかな?
ただ、4Vや5Vで動作するリレーがあるかどうかですが・・・。(^_^;)

それと消えているときは、真っ暗(真っ黒?)で無いといけないので、透過形の幕にするとか、表面にスモーク(?)のフィルム(半透明プラ)を貼るとかの細工も必要ですね。

(125で試してみようかしら←いつのことになるのやら(核爆))

デワ。
| 管理者@おおわだ | 2007/07/11 9:24 AM |
電照ネタだけ。
実車がLEDタイプの側面用だと停車から低速のみ光ってて走行中は消えてるって状態ですね。こいつまで再現できると面白そうだなぁとは思ってますが、実現には苦労しそうですね(^^ゞ
(DCCでモーター用出力を利用すれば出来そうな気はしますが・・)
| kohsan | 2007/07/10 10:45 PM |
kohsanさん、どうもです。

>催促したつもりではないんですが(^^ゞ
ネタの準備はできていて、いつUPしようかな、と思っていたところに、タイミング良く書き込みがあったと言う意味です。
気にしないで下さい。

>糊付きシートは機会があったら試してみますかね。
実はこのシート、窓ガラスの2段化やHゴム窓の填め込み用に、透明プラの張り合わせに使用できないかと、以前購入したものです。
期せずして、別の使い方を発見してしまいました。(^_^;)

>14系寝台の方向幕ですが、「暗い」です。
やっぱりそうですか。そんな気がしたのですが・・・。
導光材の根本に専用光源があるのならともかく、室内照明用の導光材の光が光源ですからねえ。

>やっぱし、LEDで直接光らす方が確実なようです。
真鍮キットを組むときには、一度チャレンジしてみたいですね。

デワ。
| 管理者@おおわだ | 2007/07/10 3:51 AM |
催促したつもりではないんですが(^^ゞ
ガラスの後ろに幕ってのはブラスのほうが作業は楽ですね。
糊付きシートは機会があったら試してみますかね。
↓の14系寝台の方向幕ですが、「暗い」です。真っ暗な中で走らせたらわかるんでしょうが、少し明るいともうわかりませんね。
やっぱし、LEDで直接光らす方が確実なようです。
| kohsan | 2007/07/10 12:34 AM |
