No.109 EF55ヘッドライト点灯化
リストアの依頼を受けております、古いピノチオ製のEF55の塗装が完了しましたので、ヘッドライトの点灯化の試作をしてみました。
なお、前回(1/28)のブログで、「鉄道模型社製」と書きましたが、ご依頼者様からのご連絡で、正しくは、ピノチオ製とのことです。
EF55ヘッドライト点灯

元のヘッドライトにはムクのレンズ(アクリル?)がはめられていましたので、その後ろにアクリル棒から作った導光材を差し込み、光を導いています。
アクリル棒の断面は、マーカーのオレンジを塗って、電球色化しています。

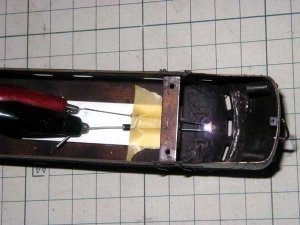

EF55ライトユニット
車内の点灯化ユニットです。
ユニットとは言っても、白色チップLEDにCRD(定電流ダイオード)と保護ダイオードを組み合わせただけの簡単な物。

たった素子3個で、高輝度で定電圧な光源が得られるなんて、便利な(?)世の中になったものです。(笑)

今回は点灯テストのため、素子むき出し、天井へもテープ止めとなっていますが、正式には遮蔽も兼ねて黒塗装したケースに収める予定です。
