No.101 分散冷改モハ103、屋上配管取付
奈良区旧NS603編成の分散冷改モハ103に、屋上配管を取り付けます。

工法(?)は、先のクモヤ145と同様で、母線にφ0.8、エアー管にφ0.4、アレスター線にφ0.3真鍮線を使用し、台座に開けた穴にそれぞれ0.5mm巾及び、0.3mm巾の割ピンを使用して固定して行きます。

なお今回は、相手(車体側)がプラなので、穴径が割ピン巾と同じでも、圧入する事で差込が可能です。(仮固定にもなる。)
差し込んだ割ピンは、裏から瞬間接着剤で固定しておきます。

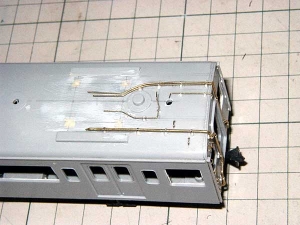

モハ103屋上配管取付
モハ103屋上配管取付後の様子。

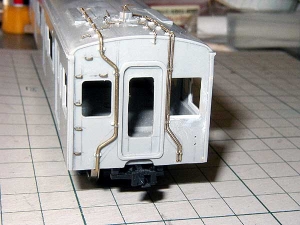

モハ103妻面配管
同妻面。

あとはパンタ鉤外し装置ですが、103系には扇風機カバーを避けるための水平テコ(?)と妻面へ下ろすための垂直クランクが設けられています。
L型クランクと滑車はピノチオパーツを使用するとして、これらの装置をどうやって表現するか、目下検討中です。(とは言っても小さなパーツですので、所詮「らしく」程度の表現しかできないとは思いますが・・・。)
